性能展示

以下演示了 CherryUSB 在不同应用中的性能表现。主要演示高速模式，全速看不出什么性能差异。

CDC ACM 通信

可以达到硬件极限性能，当然需要硬件理论支持到这速度，CherryUSB 就支持到这速度,举例如下：

  • HPM 系列(从机可以到 42MB/S, 主机 44MB/S, 已经达到硬件极限)

  • BL 系列（从机 32MB/S, 主机 25MB/S, 已经达到硬件极限）

  • STM32F4 全速（从机 900KB/S, 主机 1.12MB/S, 已经达到硬件极限）

从机测速demo: cdc_acm_template.c 并且关闭 log，脚本使用 tools/test_srcipts/test_cdc_speed.py 主机测速demo: usb_host.c 中 TEST_USBH_CDC_SPEED=1

USB Device MSC

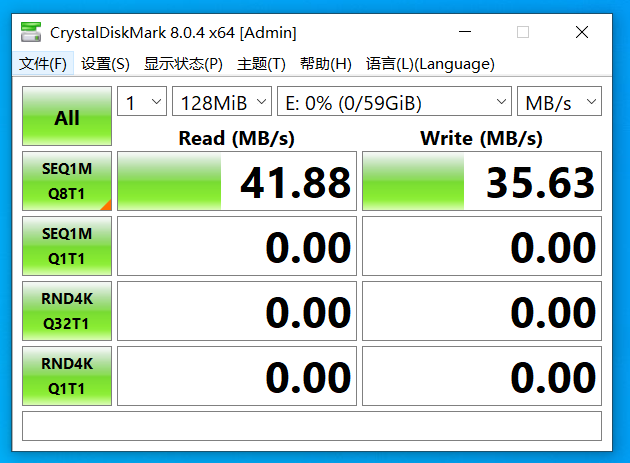

演示 USB Device MSC 使用 SDXC3.0 + EMMC 测试。

../_images/usbdev_msc.png

USB Device RNDIS

Note

默认 rndis 仅支持单包，因此下面速度为最低速度。多包支持需要联系作者。

演示 USB Device RNDIS 局域网下搭配 lwip 的速度。

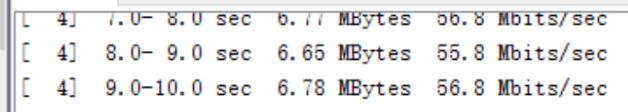

作为 client

../_images/usbdev_rndis_lwip.png

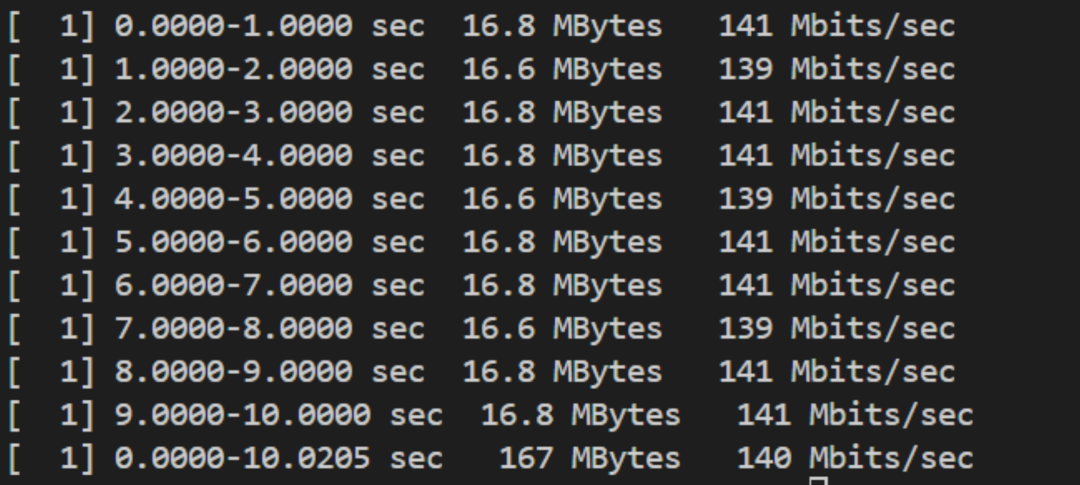

作为 server

../_images/usbdev_rndis_lwip2.png

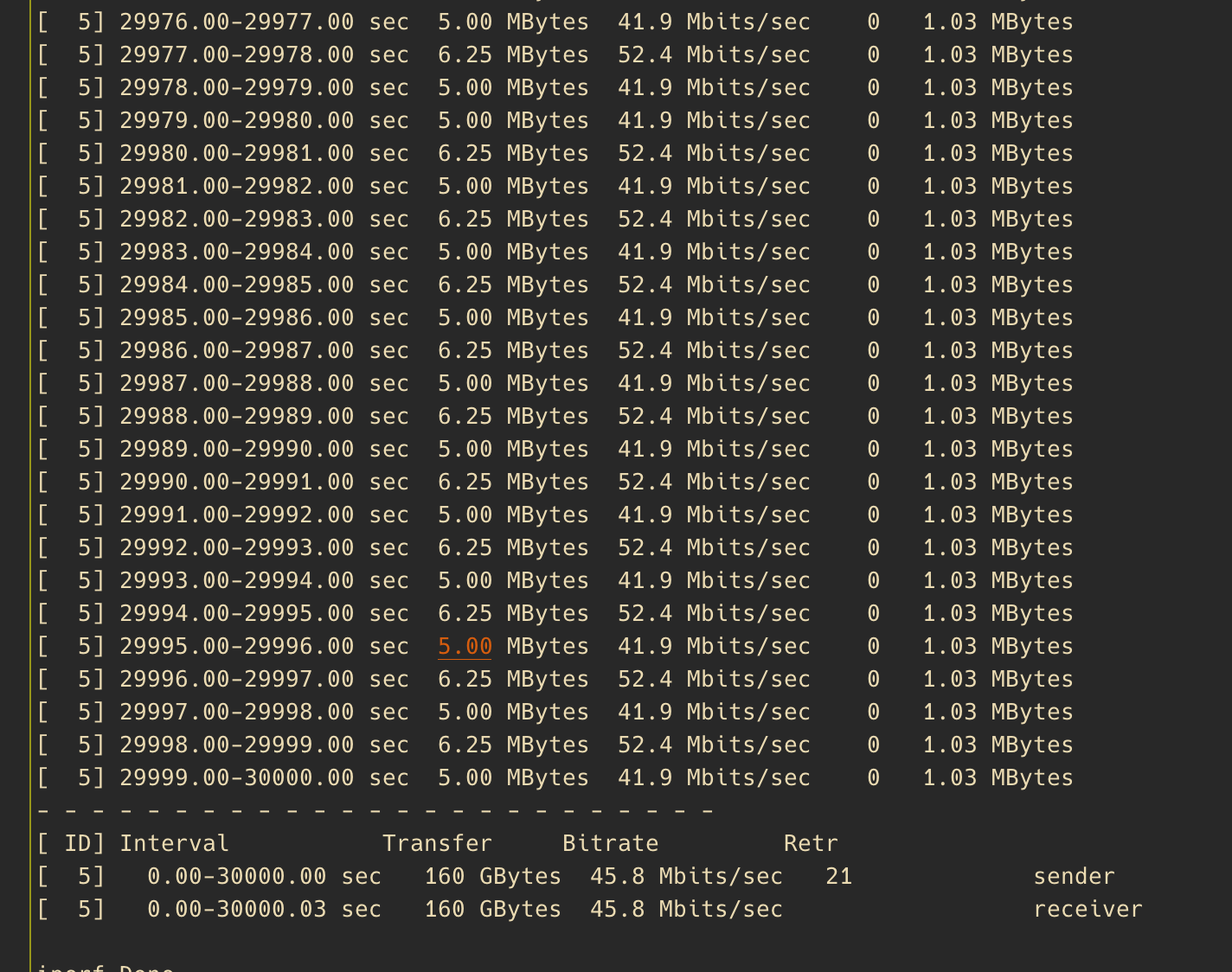

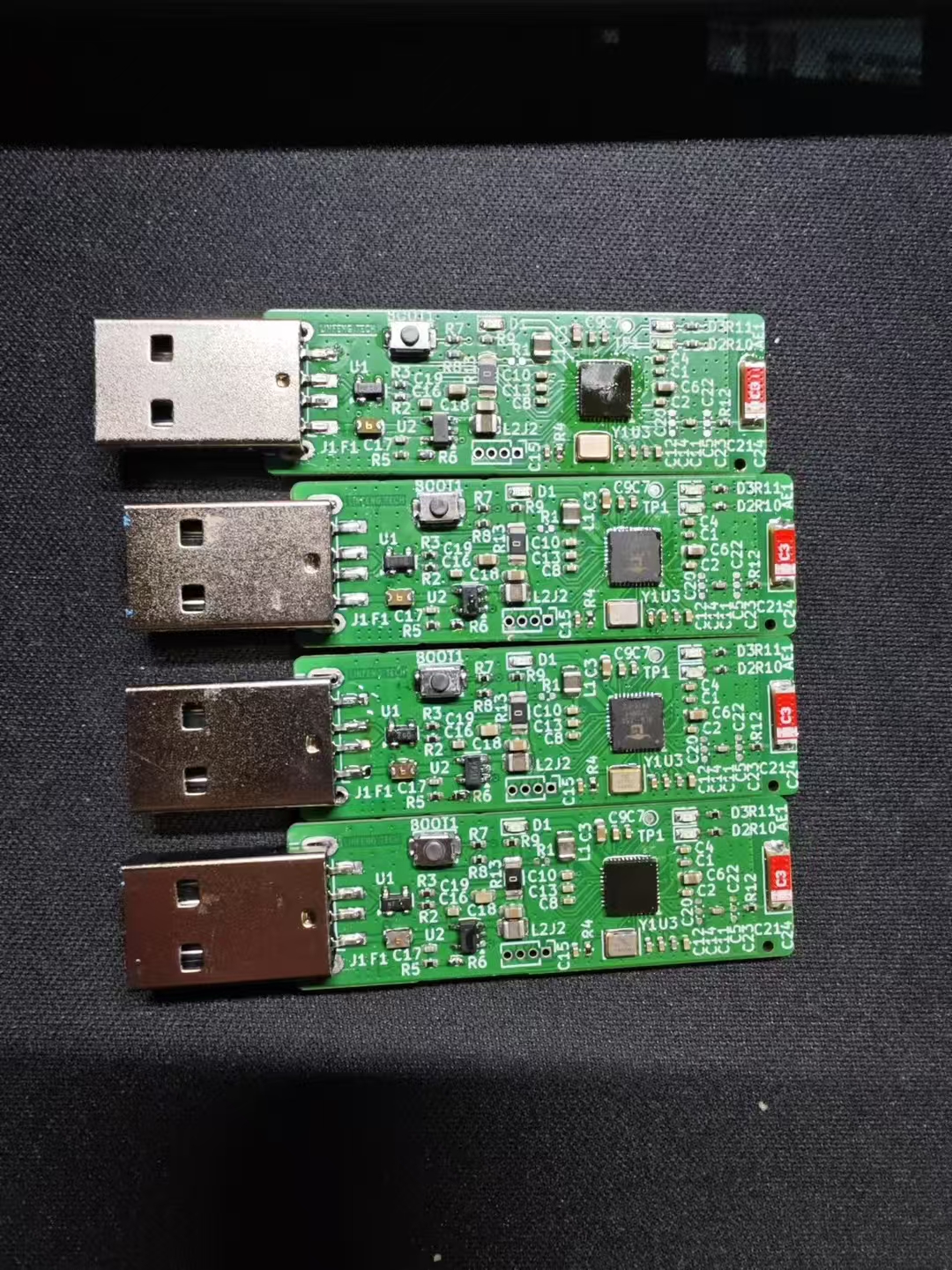

演示 USB Device RNDIS + WIFI 透传测试。

../_images/usbdev_rndis_wifi.png
../_images/usbdev_rndis_wifi2.png

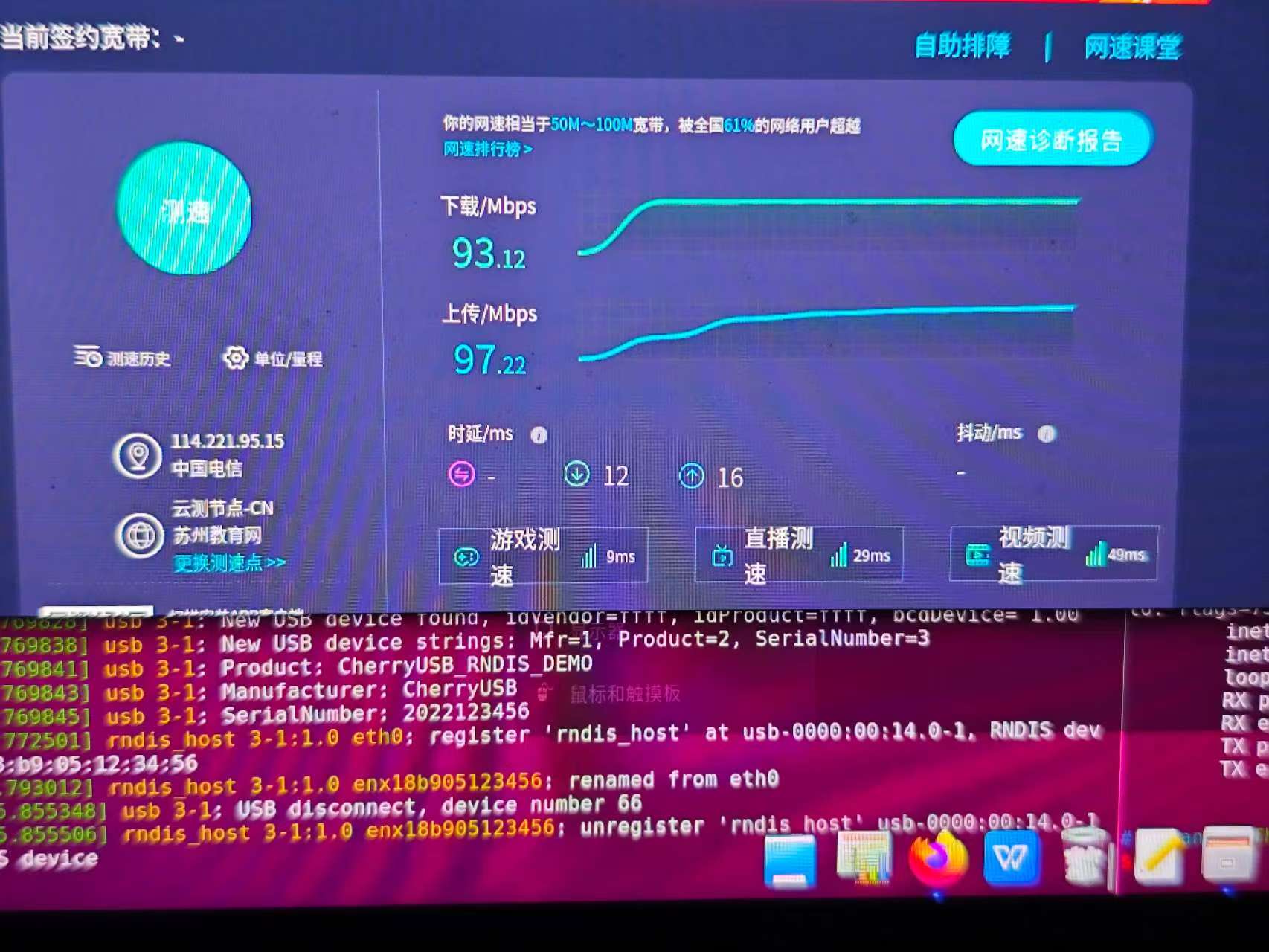

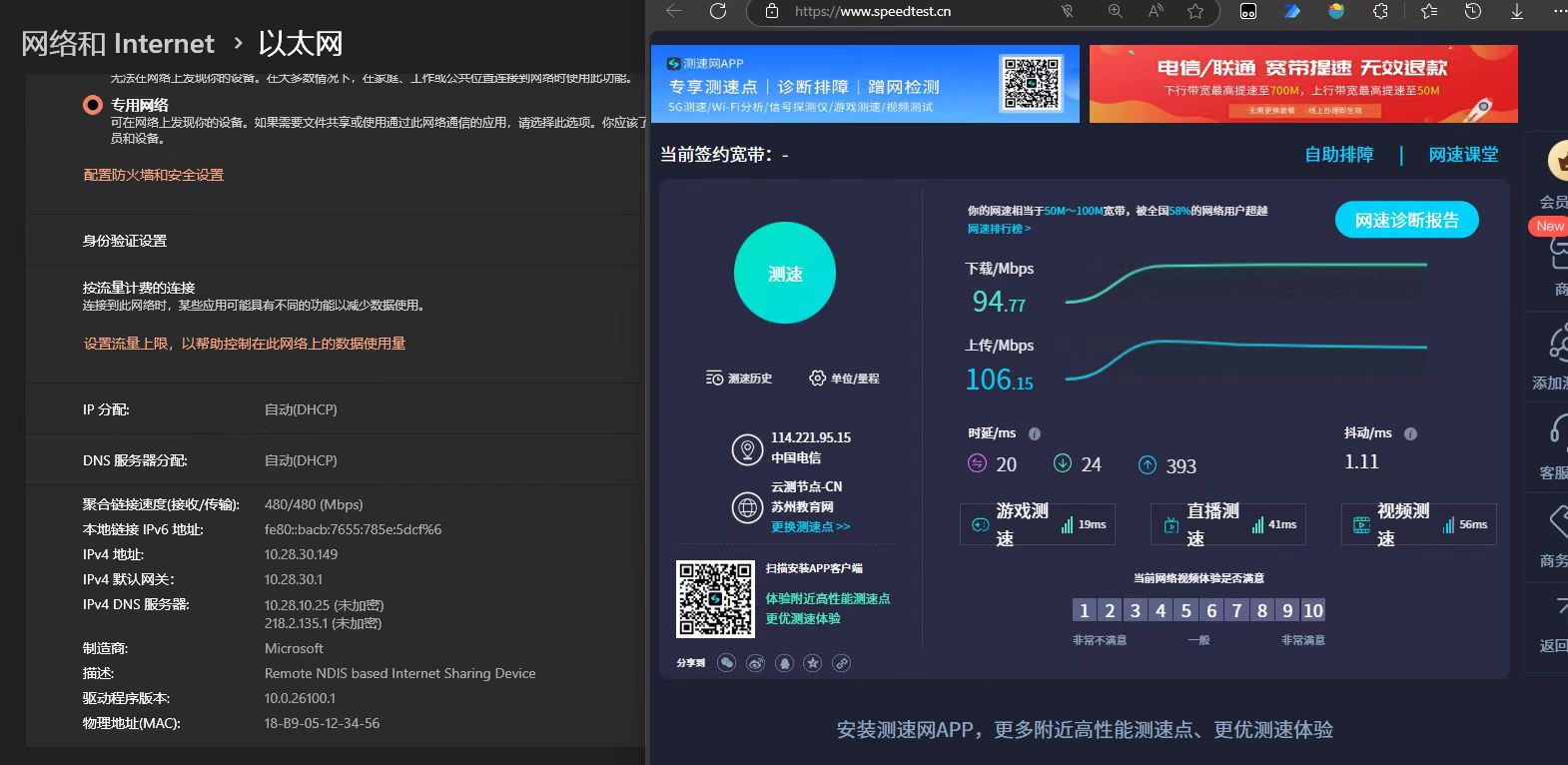

演示 USB Device RNDIS + 百兆以太网透传测试。

../_images/usbdev_rndis_win.png
../_images/usbdev_rndis_linux.png

USB Host HUB

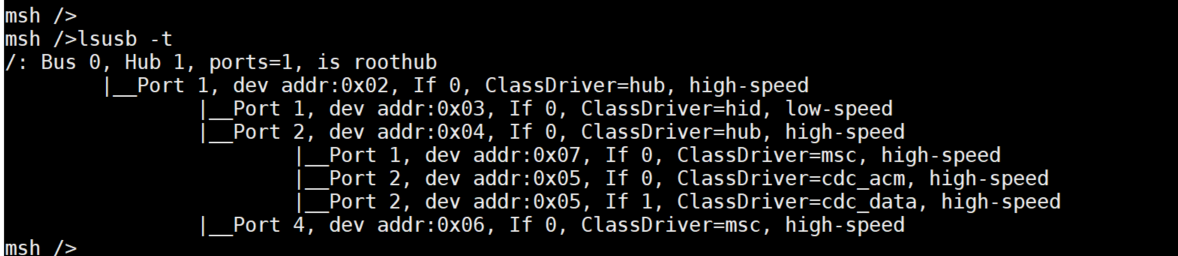

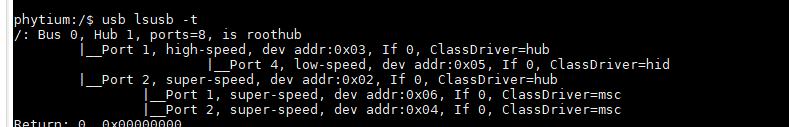

多级 hub 支持，演示 1托 7 HUB

../_images/usbhost_hub.png
../_images/usbhost_hub2.png

USB Host MSC

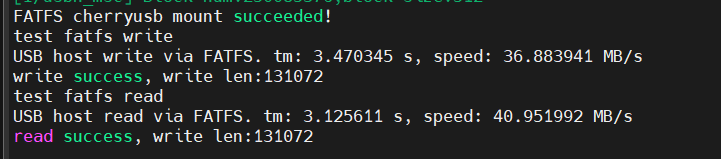

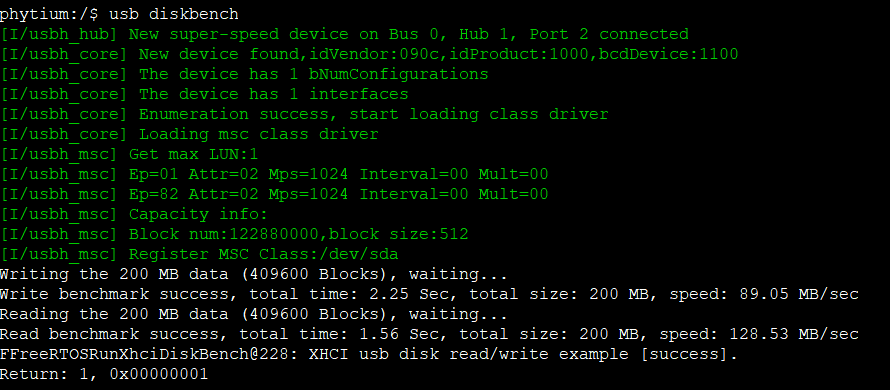

演示 USB Host MSC 在 USB2.0 和 USB3.0 下的速度，U盘推荐使用固态测试。

../_images/usbhost_msc.png
../_images/usbhost_msc_xhci.png

USB Host UVC

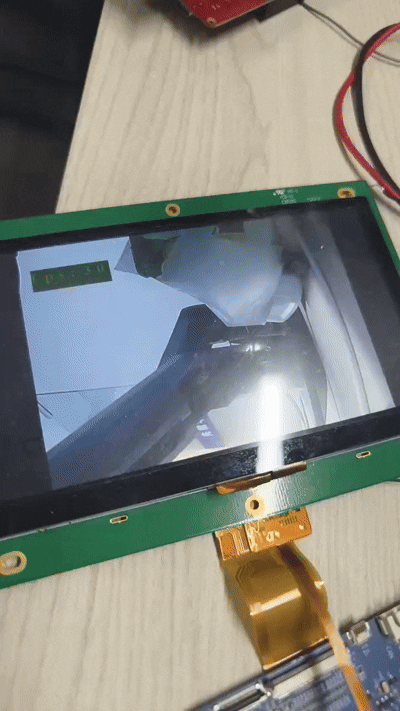

演示 USB Host UVC 驱动 648 * 480 YUV 摄像头。FPS 30。

../_images/usbhost_uvc.gif

USB Host WIFI

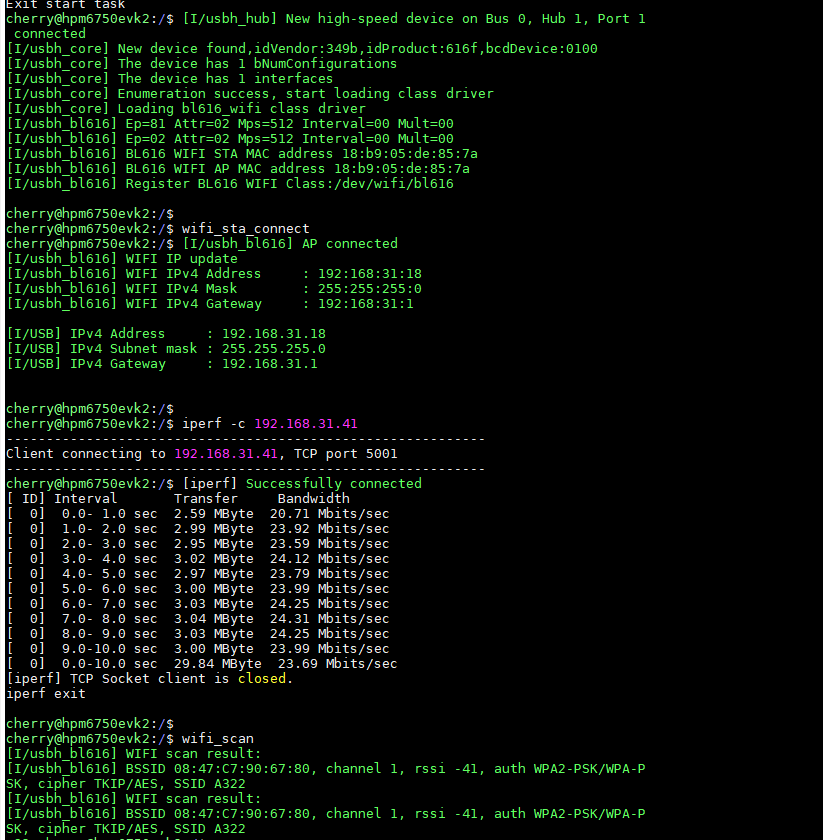

演示 USB Host 驱动 BL616 USB WIFI。

../_images/usbhost_wifi.png
